دستگاه APG 1اندازه صفحه قفل: 1250*800mm 2نیروی اصلی چسباندن: 400KN 3حداکثر ضربه باز: 1200 میلی متر 4نیروی سیلندر بالا: 30KN 5نیروی پایین: 30KN 6قدرت گرمایش: 24KW 8.با صفحه لمسي به سمت کنترل تزریق 7وزن ناخالص: 8000 کيلوگرم 8. شیب ماشین: 5° در محور X هیدرولیکتوضیحات محصول
توضیحات محصول

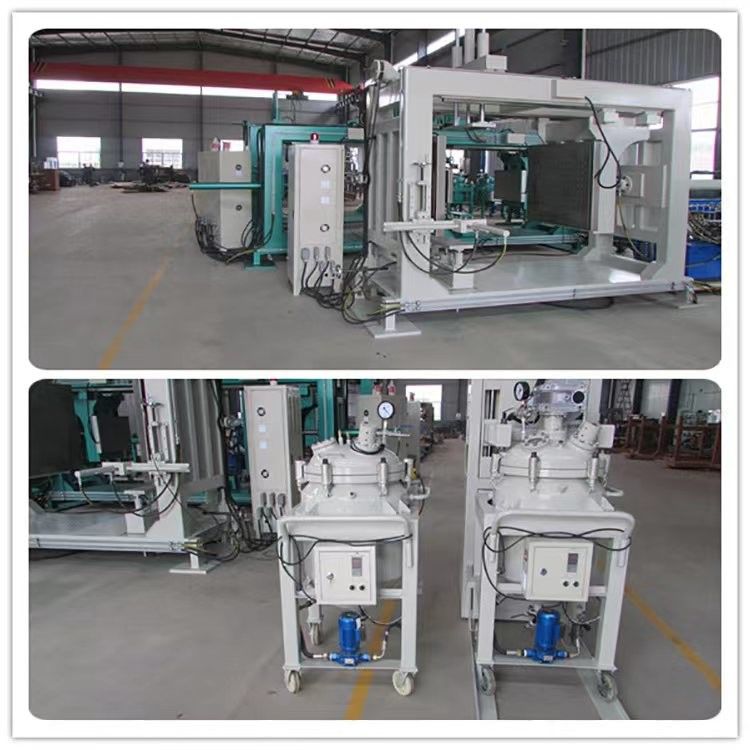

ماشین تزریق و مخلوط با دستگاه APG
24 کيولوولت پوند قالب
جریان فرآیند ماشین چسب APG سیستم آماده سازی خلاء رزین اپوکسی پیشنهاد فنی I. مقررات عمومی 1این مشخصات الزامات فنی طراحی، ساختار، مونتاژ، آزمایش و عملکرد تجهیزات را ارائه می دهد. 2. مشخصات تعیین شده برای این مشخصات فنی حداقل الزامات فنی هستند، همه جزئیات فنی مشخص نشده اند،و مقررات استانداردها و مشخصات مربوطه به طور کامل نقل نشده است، تامین کننده باید اطمینان حاصل کند که محصولات و خدمات ارائه شده با این توافق و استانداردهای ملی و صنعتی مربوطه مطابقت دارند و عملکرد و عملکرد خوبی دارند.باید الزامات استانداردها و هنجارهای ملی اجباری در زمینه ایمنی و حفاظت از محیط زیست را برآورده کند.. 3. پروژه یک پروژه کلیدی است، تامین کننده مسئول تولید، حمل و نقل، نصب، راه اندازی، آموزش و خدمات تجهیزات است. 4. تجهیزات ارائه شده توسط تامین کننده حقوق مالکیت معنوی را نقض می کند، مسئولیت خسارت توسط تامین کننده بر عهده است و نباید به منافع خریدار آسیب برساند. 5پس از اینکه قرارداد به اجرا در می آید، تامین کننده باید یک برنامه تولید را که الزامات تاریخ تحویل قرارداد را برآورده می کند، به خریدار ارائه دهد. 6نقشه طراحی تجهیزات ارائه شده توسط تامین کننده، نمودار حالت اساسی، نمودار الکتریکی، نمودار ساختار اجزای اصلی و غیره،خریدار قبل از وارد شدن به تولید باید تایید کندعرضه کننده باید بدون قید و شرط مشکلات را که الزامات این مشخصات فنی را برآورده نمی کنند تغییر دهد. 7مشخصات تجهیزات باید شامل اصول کار، ساختار، دستورالعمل نصب، روش های کار و احتیاط، خطاهای رایج و روش های دستکاری باشد.عرضه کنندگان و مشخصات مدل کل تجهیزات و تمام سیستم های مهم. 8عرضه کننده متعهد می شود که فناوری قابل استفاده، بالغ و اثبات شده برای تجهیزات ریختن را ارائه دهد.
۲- محدوده کاربرد تجهیزات تجهیزات ریختن خلاء در این طرح مناسب برای ریختن کویل های رزین اپوکسی از محصولات الکتریکی رزین اپوکسی مختلف است: ترانسفورماتور، ترانسفورماتور خشک، کویل سرکوب قوس، راکتور،ترانسفورماتور زمین و غیره (هر دو اضافه کردن پرکننده و عدم اضافه کردن رژنی پرکننده قابل استفاده است).
III. توصیف ساده تولید تجهیزات 1انواع محصولات: ترانسفورماتورهای مختلف، ترانسفورماتورهای خشک، کویل های سرکوب قوس، ترانسفورماتورهای زمین، راکتورهای هسته ای و سایر محصولات الکتریکی. 2مناسب برای تولید مداوم روزانه است. 3شرایط استفاده از تجهیزات
سیستم تخلیه گاز از مخلوط رزین مخلوط شده (300 لیتری) - 1 مجموعه
سیستم تخلیه گاز از مخلوط مخلوط ضدآب (300 لیتری) - 1 مجموعه
یک سیستم گاز زدایی از مواد مقاوم کننده رزین (300 لیتری) - 1 مجموعه
خط لوله تخليه مواد - 4 مجموعه
مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده
سیستم های هوا فشرده - 1 مجموعه
سیستم های سنجش الکترونیکی و سیستم های تغذیه - 2 مجموعه.
حفره باز کردن کیسه 1 مجموعه
مخازن خشک کن بسته بندی- 1 مجموعه
تغذیه ی خلاء-- 1 مجموعه
سیستم کنترل و اندازه گیری- 1 مجموعه
سیستم عامل فولاد تجهیزات - 2 مجموعه
پارامترهای فنی و توصیف تجهیزات
حجم مخلوط: 300 لیتر
سرعت پمپ اصلی سیستم خلاء بیشتر از 300 pa L/S ((استفاده کنندگان)
دمای کار مخلوط کننده 60 تا 75oC ((قابل تنظیم)
این تجهیزات از مواد مخلوط کننده اتوماتیک مخلوط کننده پویا استفاده می کنند.
5. این تجهیزات دارای کنترل برنامه کامپیوتری و حالت کنترل دستی است. ضبط خودکار مخزن مواد، دمای قالب، خلاء، می تواند از قبل تنظیم شود مقدار مواد کنترل خودکار است. 7. هر مخلوط کننده تانک استفاده از گرمایش الکتریکی، روغن رسانای گرما به عنوان رسانه انتقال گرما، کنترل درجه حرارت خودکار. مخلوط کننده تانک با صفحه فلزی نازک زره دار است و روی سطح اسپری شده است.رزین و عامل خشک کننده به طور مستقیم از ورودی مخلوط شده مخزن است. 8مخزن تخلیه گاز خلاء، دستگاه تخلیه گاز فیلم و دستگاه مخلوط لنگر را به کار می گیرد.
شرایط فنی سیستم ها
سیستم گاز زدایی مخلوط رزین ۳۰۰ لیتر: ۱ مجموعه (مترتیب برای مخلوط رزین + پرکننده)
پارامترهای فنی اصلی
حجم موثر داخلی: 300 لیتر خلاء مرزی: <50 Pa ((بدون بار، دمای عادی) خلاء کاری: 50 ~ 200 Pa (( قابل تنظیم) نرخ نشت بدون بار: <100 Pa.LS دمای کار: دمای اتاق ~100درجه حرارت ±2°C ((خودکار تنظیم می شود، دمای ثابت اتوماتیک، آلارم بیش از حد درجه حرارت) دمای سطح بیرونی مخزن: +25درجه حرارت محیط oC خلاء می تواند تحت شرایط قابل کنترل تنظیم شود، مانند 50 Pa-200Pa
برای مخلوط رزین اپوکسی و گاز زدایی خلاء
ویژگی های ساختاری و توصیف
مخزن ساختار عمودی دارد و دیواره داخلی مخزن از فولاد ضد زنگ 304 است.
دستگاه تخلیه گازی فیلم، محرک کاهش دهنده (با کنترل کنورتر فرکانس)
مخلوط کردن: دستگاه مخلوط کننده نوع لنگر، مواد فولاد ضد زنگ، محرک کاهش دهنده فرکانس تبدیل.
دریچه مخزن دارای دریچه تغذیه، دریچه مکیدن ماده مقاوم کننده رزین، دریچه خلاء، دریچه مشاهده و دریچه اندازه گیری دمای است.
با پنجره ي نظري روشن:1.
گرمایش مخزن: روغن رسانای حرارتی بین لایه مخزن، دو مرکز گرمایش مستقل، گرم کردن آسان.
کنترل دمای: 1 حسگر دمای و ابزار کنترل دمای برای کنترل دمای مخزن استفاده می شود، محدوده کنترل دمای 40 ~ 120درجه حرارت ± 5 درجه سانتیگراد
نمایش دمای مخزن: 1 حسگر دمای و ابزار نمایش دمای برای نمایش دمای مخزن استفاده می شود، محدوده نمایش دمای 0 ~ 200درجه حرارت
